Service Connector using Form

- 인포매티카의 Trial 버전 사용, 'Application Intergration' Service 에서 진행

- 사용예제 : https://koreanjson.com/users



INDEX

1. Service Connector using Form 생성

2. App Connection 생성

3. Process 생성

4.Test - PostMan에서 결과확인

+ Memo note (get from)

---

---

Service Connector using Form

- Service Connector using Form 을 선택하여 'Create'



Definition



Actions

- 우측의 플러스버튼을 눌러 action을 생성한다

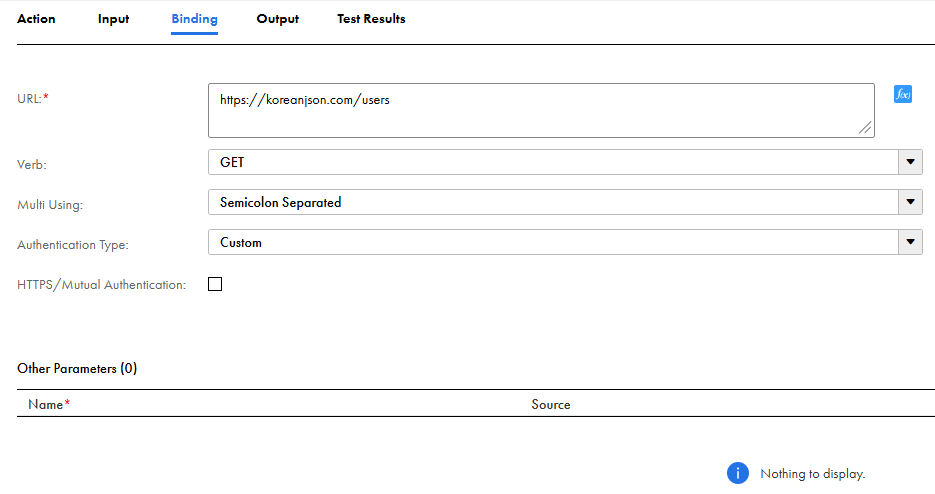

Actions > Binding

- JSON URL을 입력한다

Actions > Output

- Output Field를 생성한다

- Type : Text

- Get From : Expression ➡️ {$RESTResponse/rest:payload/text()}

Test Results

Test Results 의 결과값이 아래와 같이 나오는 것을 볼 수 있다.



Generates Process Objects

- 이 결과를 Process Object로 생성한다.

root, emptyName 을 선택

---

Output

다시 Output 탭으로 와서 아래와 같이 내용을 수정한다

Type -> Reference, Process Object - root
Get From -> Simplified XML



Test Results

위와 같이 수정 후 Test Result 에서 'Test' 시 XML 형태의 아래와 같은 결과를 확인할 수 있다



여기까지 작업을 마치면 save, publish 후 App Connection을 생성한다

---

App Connection

New Connection 팝업창에서 앞서 생성한 Service Connector를 선택한다



---

Process

앞서 만든 커넥터들을 사용하여 프로세스를 만든다


1) Design

- 우선 디자인 부분에서 Start와 End 사이에 Service, Assignment를 하나씩 구성하였다

2) 각 스텝에 대한 속성, 필드 등을 수정한다
🏷️Start

Properties > Output Fields

Output Fields > Type > More types >

카테고리, 커넥션 선택 후 타입을 선택한다. root 를 선택 후 'OK' 하였다

서비스커넥터에서 root와 emptyName을 만들었지만 프로세스에서 이 부분이 바로 노출되지는 않았다. 시간이 좀 소요되었다.

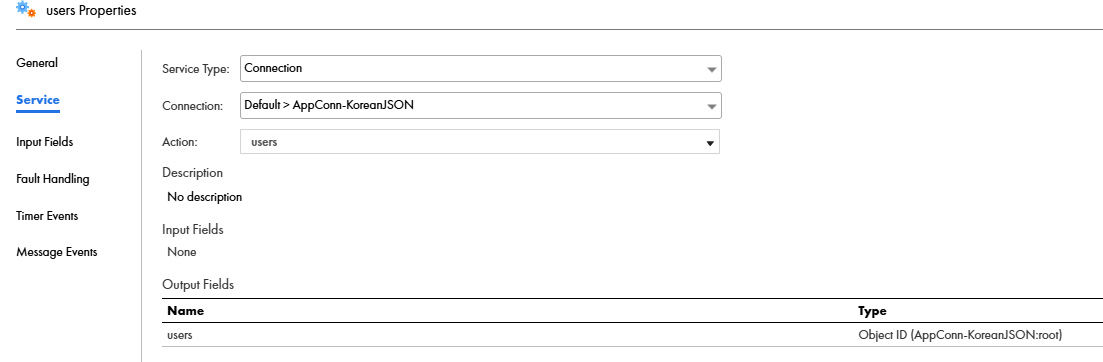

🏷️ Service




🏷️Assignments

1) Field 생성  <- Start 에서 Output field로 생성한 'ProcessUserOut'을 선택한다
2) From 선택  <- Service Connector에서 Output field로 생성한 'KoreanResult'를 선택한다

Start의 Output field 에서는 이 프로세스에서 노출시킬 결과(output)에 대한 틀을 잡아준다면, 나는 거기에다가 어떤 애들을 넣고 싶어라고 지정해주기 위해 Assingments를 구성하고, 여기에서 필드를 생성하여 넣어주고 싶은 형태를 From에서 선택해서 가져온다.

3) 여기까지 구성을 마치면 publish

---

TEST

- Properties Detail 팝업창의 Endpoints 중 Service URL을 COPY

- POSTMAN 에서 복사한  Service URL 붙여넣는다



---

POSTMAN 결과화면

Postman에서 Endpoints 복붙 후 Send 했을 때 나타나는 결과화면

---

Memo Note.



🔍Get From
Sevice conn > Actions > Output 부분에서 get from - Expression 에서 함수를 사용한 이유

xml형태의 오브젝트로 output을 만들어줘야 결과가 이렇게 출력이 되는 것이 가능한 건가!

Get From 에서 선택할 수 있는 항목들

총 3가지 방법으로 구현이 가능하다

1. Entire
커넥션 설정을 하지 않았을 때 기본적으로TEST RESULT에서 XML 형태로 보임.
근데 그렇게 사용할 수가 없음.
근데 이 상태에서 POSTMAN SEND 했을 때 TEST Result 에서 출력된 것과 동일하게 결과가 나온다.

2. Expression
rest:payload => test result에서 response payload와 같다

3. simplyfied XML
이 구조 자체가 simplyfied XML 이다.



첫 번째 방법으로 하더라도 결과는 json 형태로 출력된다.
그 안에 내용을 어떻게 푸는지 그 방식이 다른 것이다.

세 번째 방법은 xml 구조를 잡고, 그 안에 데이터를 넣어서, json 형태로 나오도록 한 것.
